Collimation télescope : régler les miroirs sans se tromper

Un télescope de Newton mal réglé perd la moitié de son piqué avant même de sortir du garage. La collimation consiste à aligner le miroir secondaire et le miroir primaire sur l’axe du porte-oculaire, avec un œilleton à dix euros ou un laser, puis à vérifier le résultat sur une étoile défocalisée. Comptez deux minutes une fois le geste acquis.

Ce que la collimation corrige vraiment

Un Newton empile trois éléments qui doivent partager le même axe optique : le porte-oculaire, le miroir secondaire incliné à quarante-cinq degrés, le miroir primaire parabolique au fond du tube. Dès que l’un des trois pointe de travers, l’image formée se décale du centre du champ et l’énergie lumineuse se répartit de façon asymétrique.

Le résultat visuel se reconnaît sans hésitation. Les étoiles prennent une forme de virgule ou de goutte au lieu d’un point net, le contraste planétaire s’effondre, et le grossissement devient inutilisable au-delà de 100 fois. Un tube hors collimation de 200 mm montre moins de détails sur Jupiter qu’un 114 mm correctement réglé, parce que la tache de diffraction s’étale au lieu de se concentrer.

Trois causes reviennent en boucle :

• le transport en voiture, qui fait travailler le barillet du primaire à chaque nid-de-poule ;
• le démontage du tube pour le rangement, courant sur les Dobson à structure séparable ;
• les écarts de température, qui dilatent le tube et déplacent légèrement le secondaire.

La formule optique elle-même pèse dans l’équation. Un miroir ouvert à F/4,5 tolère quatre fois moins d’erreur qu’un F/6, parce que la marge admissible varie comme le cube du rapport d’ouverture. En reprenant les travaux de Don Pensack sur la collimation des Newton, l’erreur d’axe acceptable sur le primaire vaut environ 0,005 mm multiplié par le cube du rapport F/D, soit 1,08 mm à F/6 mais seulement 0,46 mm à F/4,5. Les Dobson compacts modernes, ouverts court pour tenir dans un coffre, sont donc les plus exigeants du parc amateur.

Toutes les pratiques ne réclament pas la même rigueur. Le ciel profond aux faibles grossissements pardonne un léger désalignement, parce que l’œil ne travaille jamais à la limite de résolution sur une nébuleuse diffuse. Le planétaire, lui, sanctionne immédiatement : à 200 fois sur Mars ou Saturne, un demi-millimètre d’écart efface les détails les plus fins. L’astrophotographie ajoute une contrainte de champ, car une collimation approximative creuse les aberrations dans les coins du capteur, là où le visuel ne regarde jamais.

Les outils : œilleton, laser, et leurs limites

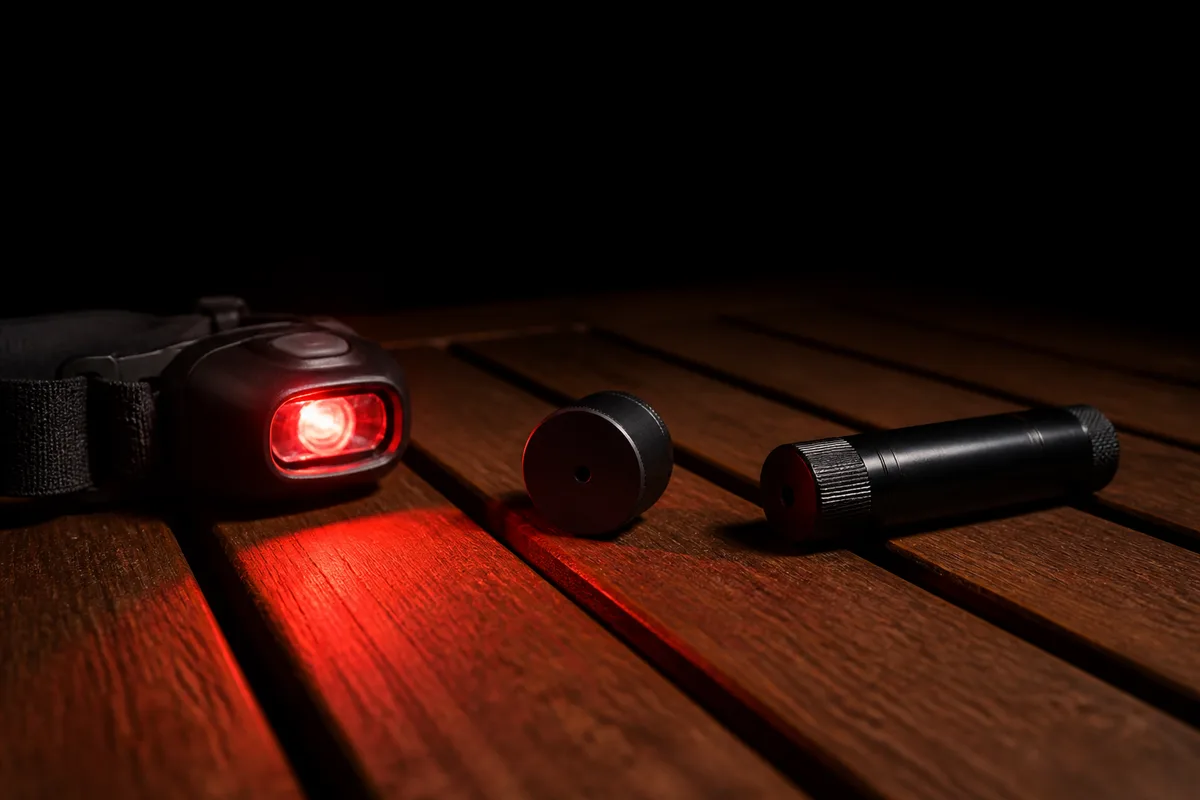

L’œilleton de collimation reste l’outil de référence pour apprendre. Stelvision le décrit comme un capuchon percé d’un trou de 2 mm, doublé d’une surface réfléchissante, vendu moins de dix euros. Son principe interdit l’erreur : il matérialise l’axe de visée sans rien y ajouter, et ne dépend d’aucun alignement interne. Sa variante allongée, le Cheshire, ajoute une pastille éclairée qui facilite le centrage de la marque du primaire.

Le collimateur laser projette un point rouge sur le miroir primaire et renvoie son reflet vers une cible graduée. Il travaille seul, dans le noir, sans contorsion derrière le tube. Sa faiblesse tient à son propre réglage : un laser dont le faisceau sort de travers déplace la collimation au lieu de la corriger. Le contrôle prend trente secondes, en posant le laser dans un support en V et en le faisant tourner sur lui-même : si le point décrit un cercle sur un mur à cinq mètres, l’outil est à recalibrer avant tout usage.

Deux accessoires complètent utilement la panoplie :

• une pastille autocollante au centre du primaire, posée en usine sur la plupart des tubes récents, qui sert de repère au centrage ;
• un tube de Barlow inséré entre le laser et le porte-oculaire, astuce qui rend le réglage du primaire beaucoup moins sensible aux défauts du laser.

Un miroir ancien dépourvu de pastille centrale se marque en atelier, sans risque pour la couche d’aluminium. Découpez un disque de papier au diamètre exact du miroir, pliez-le en quatre pour trouver son centre, percez un trou de 6 mm au sommet du pli, posez le gabarit sur le miroir démonté et collez un œillet de renfort autocollant dans l’ouverture. Cette marque tombe pile au centre de l’ombre du secondaire et reste invisible à l’observation, puisque cette zone du miroir est déjà masquée.

Pour fabriquer un œilleton, un bouchon de porte-oculaire percé au centre d’un trou de 1 à 2 mm remplit déjà l’office. La précision du perçage compte davantage que le matériau : un trou décentré fausse tout le reste de la procédure.

Régler le secondaire, puis le primaire

L’ordre ne se discute pas : la collimation du secondaire vient d’abord, celle du primaire ensuite. Inverser les deux étapes revient à corriger un défaut avec un autre.

Étape 1, la collimation du secondaire

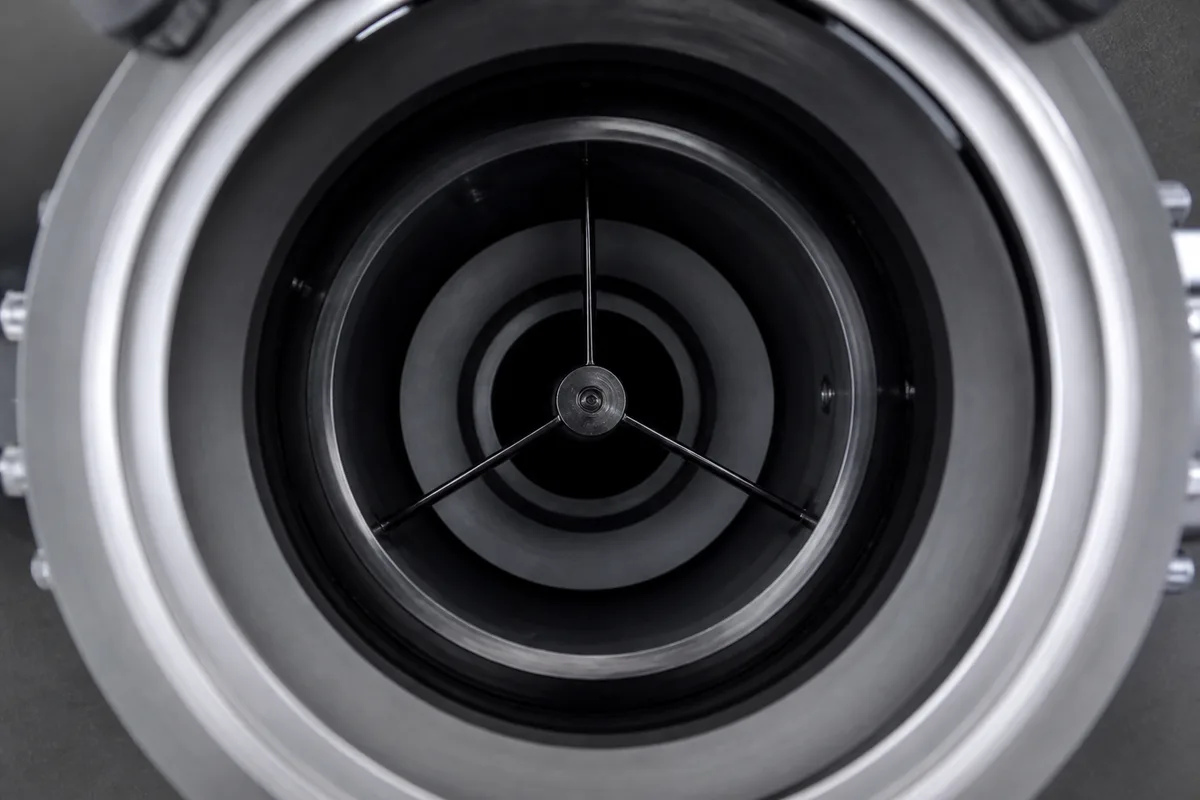

Retirez l’oculaire, glissez l’œilleton dans le porte-oculaire et regardez au travers. L’objectif consiste à voir le reflet du primaire entier et centré dans le secondaire. Le secondaire lui-même doit apparaître circulaire et centré sous le porte-oculaire, ce qui se règle en deux temps : la vis centrale de l’araignée avance ou recule le miroir le long du tube, les trois vis latérales orientent son inclinaison.

Deux points déroutent les débutants. Le secondaire d’un tube ouvert court n’est pas centré géométriquement sous le porte-oculaire : il est décalé de quelques millimètres vers le primaire et à l’opposé de l’oculaire, décalage volontaire que les opticiens appellent l’offset. Il paraît par ailleurs légèrement elliptique tant que la vue n’est pas parfaitement axiale. Procédez toujours vis par vis, un quart de tour à la fois, en observant l’effet avant de toucher la suivante.

Étape 2, la collimation du primaire

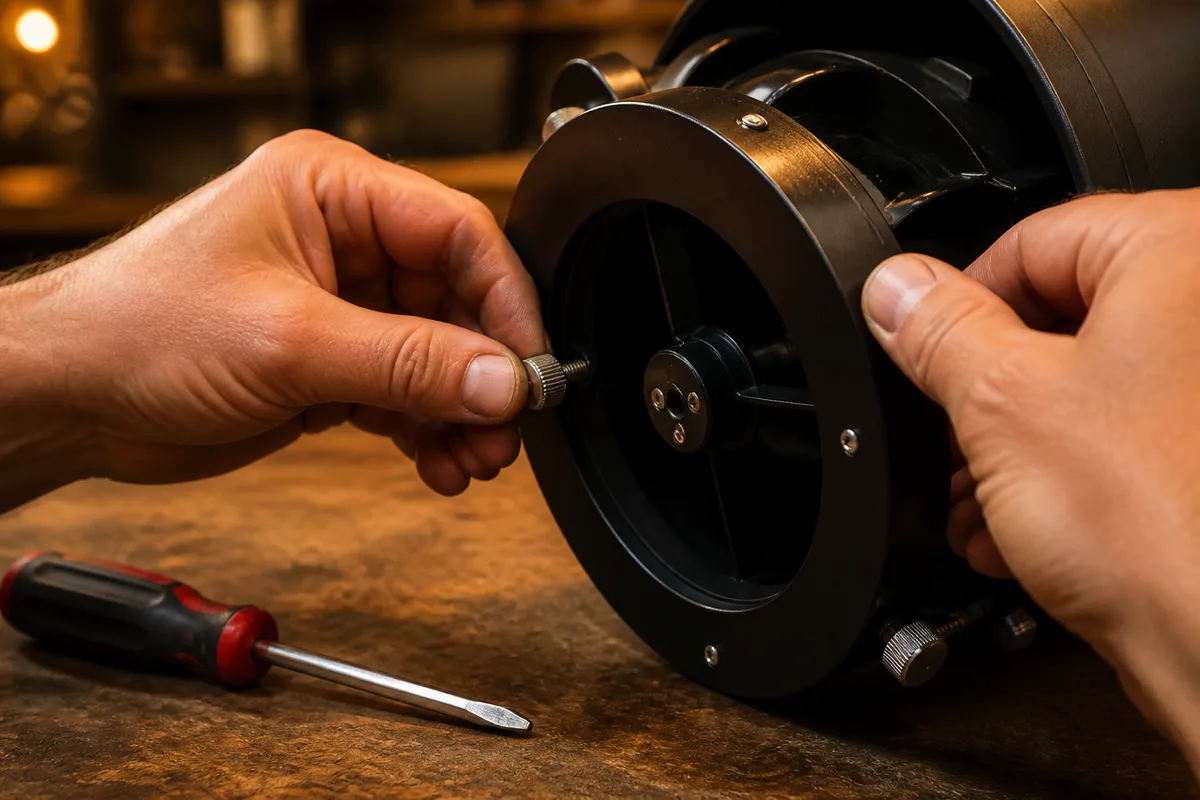

La collimation du primaire consiste à centrer la pastille centrale du miroir sur le trou de l’œilleton. Le barillet propose trois ou six vis selon les modèles : les tirantes rapprochent le miroir du barillet, les poussantes l’en éloignent, et les modèles à six vis exigent de desserrer les blocages avant d’agir.

La méthode qui évite les allers-retours tient en trois gestes :

• desserrez les trois vis de blocage d’un demi-tour avant toute correction ;
• agissez sur une seule vis de réglage à la fois, par quarts de tour, en surveillant le déplacement de la pastille ;
• rebloquez sans forcer, puis vérifiez une dernière fois dans l’œilleton, car le serrage déplace parfois le miroir.

Un tube ouvert à F/5 ou moins mérite une seconde passe sur le secondaire après le réglage du primaire. Les deux miroirs interagissent, et une correction franche sur l’un révèle souvent un reste d’erreur sur l’autre. Ce va-et-vient explique pourquoi un 200 mm à F/6, décrit dans le dossier consacré au télescope de 200 mm, se règle plus vite qu’un 300 mm compact ouvert à F/4.

Le contrôle sur une étoile, seul juge fiable

Aucun outil ne remplace le test final sur le ciel. Visez une étoile brillante proche du zénith, grossissez à environ deux fois le diamètre en millimètres, puis défocalisez légèrement. L’image se transforme en un petit disque strié d’anneaux de diffraction, avec l’ombre du secondaire au centre.

Le verdict est immédiat : des anneaux parfaitement concentriques signent une collimation réussie, des anneaux tassés d’un côté trahissent un reste d’erreur, dans la direction opposée à leur resserrement. Réglez alors le primaire d’un huitième de tour et recommencez. Ce star test se pratique après une demi-heure de mise en température, faute de quoi les turbulences internes du tube brouillent le diagnostic.

Un Newton bien collimaté en début de soirée peut dériver au fil des heures. Le tube se contracte en refroidissant, le barillet travaille, et un Dobson basculé du zénith vers l’horizon change l’orientation des efforts sur le primaire. Une retouche d’un huitième de tour en cours de séance, guidée par le seul aspect des anneaux, suffit alors à récupérer le piqué sans rien démonter.

La turbulence atmosphérique brouille aussi la lecture les nuits agitées. Une image qui bouillonne sans cesse rend le contrôle impossible : reportez-le plutôt que de corriger dans le vide. Les observateurs de la Société Astronomique de Bourgogne conseillent, à défaut de nuit calme, une étoile artificielle placée à une cinquantaine de mètres et observée avec un oculaire de focale voisine de la moitié du rapport F/D, ce qui reproduit les conditions du test en plein jour.

Cas particuliers : Dobson, Schmidt-Cassegrain, lunettes

La collimation d’un Dobson obéit aux mêmes règles que celle de tout Newton, avec deux contraintes propres. Le tube se pose au sol pendant le réglage, ce qui impose de refaire un contrôle une fois l’instrument redressé sur sa caisse, la gravité travaillant différemment selon l’orientation. Les modèles à structure séparable, très répandus depuis que la formule domine l’astronomie amateur, demandent un réglage complet à chaque remontage. Le principe mécanique de cette famille d’instruments est détaillé dans l’analyse du télescope Dobson.

Le réglage des miroirs d’un Schmidt-Cassegrain ne passe que par trois vis, sur le support du secondaire, au centre de la lame de fermeture. Le réglage se fait uniquement sur une étoile, par retouches minuscules, et reste stable des années tant que le tube ne subit aucun choc. Un Maksutov relève du même régime, avec des vis parfois inaccessibles sans démontage partiel, raison pour laquelle beaucoup de propriétaires ne collimatent jamais leur instrument.

Une lunette achromatique d’entrée de gamme, elle, arrive réglée d’usine et n’offre aucune vis. Cette absence d’entretien optique compte parmi les arguments pesés dans le comparatif lunette ou télescope, au même titre que le prix au millimètre de diamètre.

Quand le problème n’est pas la collimation

Un instrument qui ne montre rien n’est pas toujours déréglé. Quatre causes bien plus fréquentes méritent d’être écartées avant de toucher la moindre vis :

• le cache d’objectif ou le bouchon de tube resté en place, erreur classique des premières soirées ;
• la mise au point jamais atteinte, faute d’avoir parcouru toute la course du porte-oculaire ;
• un chercheur désaligné, qui envoie l’oculaire à côté de la cible ;
• un grossissement excessif dès le départ, alors que le repérage se fait toujours avec l’oculaire de plus longue focale.

Le refroidissement joue également. Un miroir de 200 mm sorti d’une pièce chauffée met quarante-cinq minutes à se stabiliser, et les courants d’air internes déforment l’image bien plus qu’un défaut d’alignement pendant ce laps de temps. Un observateur pressé accusera la collimation à tort, comme le rappellent les guides d’observation planétaire consacrés à Jupiter au télescope.

Reste le cas des instruments d’initiation dont les vis de secondaire sont absentes ou noyées dans le plastique. Un tube de 76 mm vendu au rayon jouet ne se collimate pas vraiment, et le choix d’un modèle réglable compte parmi les critères détaillés pour un premier instrument.

Prochaine étape : posez l’œilleton dans le porte-oculaire dès ce soir, photographiez ce que vous voyez, et comparez après chaque quart de tour. Trois séances suffisent à transformer une corvée redoutée en réflexe de deux minutes.
